XÂY DỰNG KẾT CẤU THÉP, CỘT, DẦM VÀ SÀN

Xây dựng kết cấu thép bao gồm xây dựng nền móng, cột, dầm và sàn của dự án. Bài viết này sẽ đi chi tiết vào việc xây dựng kết cấu thép của một dự án.

Hình 1: Thi công kết cấu thép

Thi công các yếu tố kết cấu khung thép

Một quy trình thi công khung thép cơ bản được tiến hành như sau:

- Thi công móng kết cấu thép

- Thi công cột thép

- Lắp dựng dầm thép

- Thi công hệ thống sàn

Hình 2: Khung kết cấu thép

Thi công móng kết cấu khung thép

Xây dựng kết cấu thép bắt đầu từ nhiều nền tảng, các loại nền móng cần thiết cho những cấu trúc nhất định và cũng dựa trên khả năng chịu lực của đất.

Việc kiểm tra đất bao gồm bề mặt và dưới bề mặt đất nền, sử dụng để đánh giá tình trạng của đất để đặt kết cấu khung thép.

Hình 3: Nền tảng chịu lực bê tông cốt thép cho kết cấu khung thép

Nếu cường độ đất kém và tải trọng lớn thì nên tính đến móng cọc. Móng cọc sẽ chuyền tải trọng của kết cấu sang đất cứng.

Hình 4: Móng cọc để chuyển tải trọng kết cấu khung thép

Hình 5: Cọc thép chịu lực

Xây dựng cột thép

Bước tiếp theo của xây dựng khung thép là vị trí của cột thép. Vị trí được chỉ định dựa trên tải trọng áp đặt.

Có nhiều kích cỡ khác nhau của phần cột thép để lựa chọn và những cột thép này thường được sản xuất trước.

Điểm quan trọng nhất là kết nối giữa móng đến cột và mối nối giữa các cột.

Các tấm đế được hàn vào cuối cột, hình dạng thường thấy của tấm đế là hình vuông hoặc hình chữ nhật. Các chi tiết được thể hiện tại hình 6.

Hình 6: (A) Tấm đế, (B) Mặt bên của đế cột với móng.

Mối nối cột được gắn trong hai hoặc ba tầng để giảm bớt quá trình lắp dựng, ngoài ra cũng để đơn giản hóa việc sản xuất và giao hàng cột thép.

Khoảng cách giữa sàn và mối nối cột là khoảng 60cm. Khi cột thép tròn được dùng, mối nối hàn sẽ được sử dụng để nối giữa trên và dưới.

Hình 7: Mối( Miếng) nối cột

Lắp dựng dầm thép

Các phần dầm đúc có sẵn để được sử dụng trong cấu trúc khung thép nhiều tầng xây dựng. Dầm thường chuyển tải từ sàn và mái đến cột.

Kích thước dầm thép có thể kéo dài tới 18m, nhưng phạm vi dầm thép thông thường nhất dao động từ 3m đến 9m.

Trong khi dầm thép được dựng lên, kết nối cột với chùm và kết nối chùm với chùm. Có nhiều loại kết nối cột với chùm khác nhau được lựa chọn dựa trên loại tải trọng áp đặt trên cột để nối chùm.

Ví dụ: nếu khớp chỉ chịu tải trọng thẳng đứng, thì các kết nối đơn giản được sử dụng. Tấm cuối linh hoạt, tấm vây và kẹp góc kép là những ví dụ về các kết nối đơn giản được thể hiện trong Hình 8.

Hình 8: Các loại kết nối cột với chùm khác nhau phù hợp cho trường hợp chỉ áp dụng tải trọng thẳng đứng.

Nếu khớp chịu cả tải trọng thẳng đứng (lực cắt) và lực xoắn, thì các kết nối tấm cuối sâu và mở rộng như trong Hình 9.

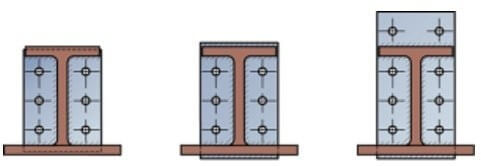

Hình 9:Mối nối tấm cuối

Liên quan đến kết nối dầm với dầm, kết nối dầm tới đầu dầm thường được sử dụng để nối dầm thép thứ cấp với dầm thép sơ cấp.

Do mặt bích trên cùng của dầm phụ hỗ trợ hệ thống sàn, do đó, nó phải được san bằng mặt bích trên cùng của dầm chính. Điều này có thể làm được như trong Hình 10 và Hình 11.

Hình 10

Hình 11: Kết nối dầm thép

Ngoài ra, khung được hàn với dầm chính và sau đó dầm phụ được gắn mà không cần phải cắt dầm thép thứ cấp như trong Hình 12.

Hình 12: Giá đỡ được hàn trên dầm thép chính

Hệ thống sàn được sử dụng trong kết cấu khung thép

Có nhiều loại hệ thống sàn có thể được sử dụng trong xây dựng kết cấu khung thép. Sàn thường được lắp đặt sau khi dầm được dựng lên.

Các hệ thống sàn không chỉ hỗ trợ tải trọng thẳng đứng mà còn hoạt động giống như màng chắn và chống lại tải trọng bên thông qua việc sử dụng các thanh nẹp.
